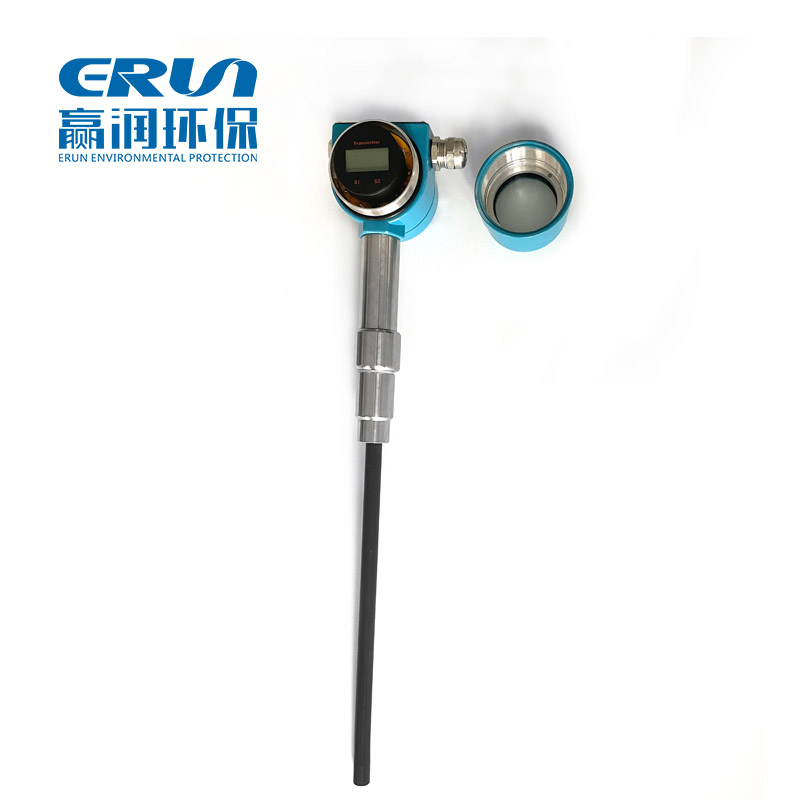

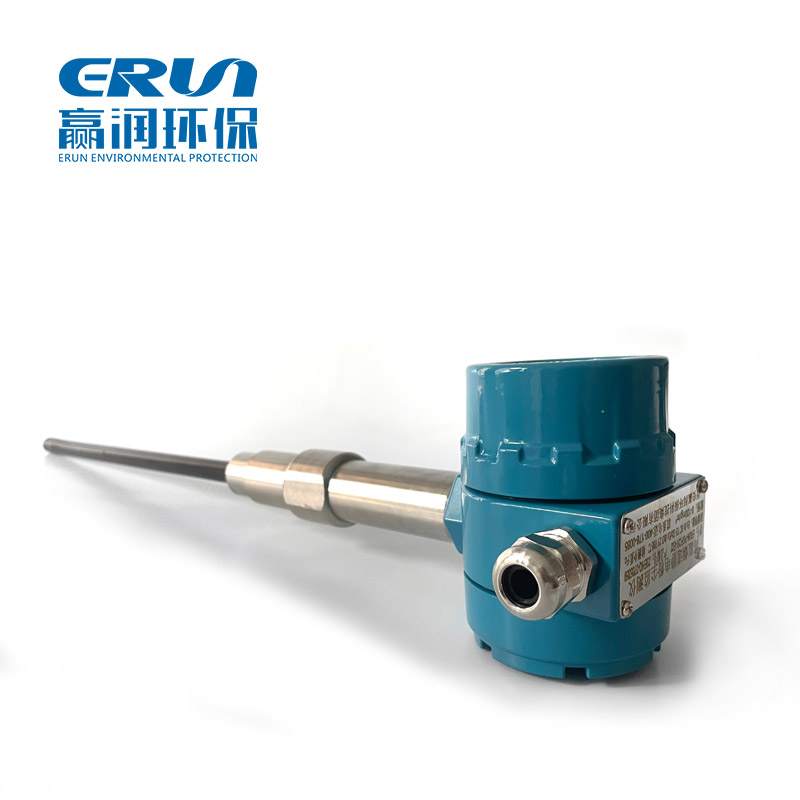

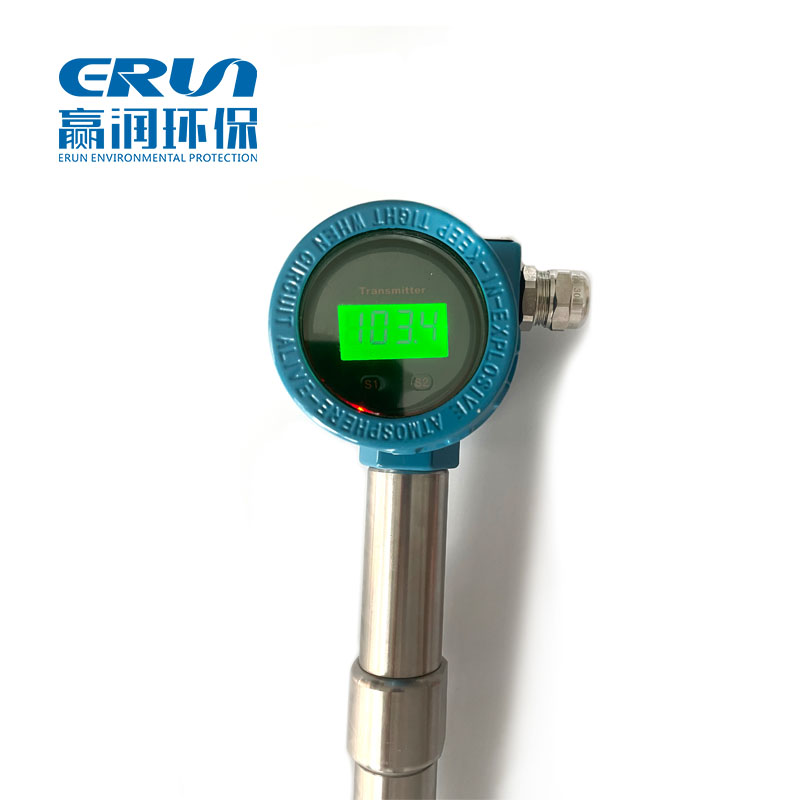

高溫?zé)煹漓o電粉塵監測儀ERUN-PGFC51-E02

粉塵顆粒物

產品描述

ERUN-PGFC51-E02高溫?zé)煹婪蹓m監測儀采用耐高溫、耐高壓設計，適用于各種工業生產環境。一體化，二線制結構，使得安裝使用變得極為簡單，可輕松接入用戶的自動化管理系統。實時對其上游設備的工況進行監測，方便對上游設備的檢修維護，實現早期報警。

在線咨詢馬上詢價

ERUN-PGFC51-E02高溫?zé)煹婪蹓m監測儀產品概述

在現代工業的生產過程中，由于工藝需要，粉塵濃度檢測儀的應用越來越廣泛，對其性能要求也越來越高。ERUN-PGFC51-E02高溫?zé)煹婪蹓m監測儀采用耐高溫、耐高壓設計，適用于各種工業生產環境。一體化，二線制結構，使得安裝使用變得極為簡單，可輕松接入用戶的自動化管理系統。實時對其上游設備的工況進行監測，實現早期報警，方便對上游設備的檢修維護，以免造成浪費，以及對下游設備產生不必要的損傷。粉塵濃度檢測儀的應用，可在企業實施的節能增效過程中可起到輔助作用。

ERUN-PGFC51-E02高溫?zé)煹婪蹓m監測儀工作原理

ERUN-PGFC51-E02在線式管道粉塵檢測儀采用可靠的靜電測量技術。當管道內含有粉塵粒子的氣流經過一個固定的傳感器時，粉塵粒子在運動中所產生的微弱電流被傳感器采集并傳送至變送器。經變送器過濾、放大，并處理成為一個與粉塵含量成線性關系的標準輸出值。

ERUN-PGFC51-E02高溫?zé)煹婪蹓m監測儀部件安裝

傳感器單元：

過程氣體溫度	-50 ℃– 260℃	極限值 300℃
過程氣體壓力	-0.1Mpa – 2Mpa
過程氣體流速	3m/s – 30m/s
過程氣體濕度	不結露、無冷凝 90℅

變送器單元：
1、標準二線制變送器，24V 回路供電，4-20mA 電流信號輸出，鋁合金殼體為防水式。
2、打開密封蓋，可見接線端子，信號線纜通過變送器外殼上的穿線孔，固定在接線柱上（接線不分正負），將穿線孔的鎖緊螺絲旋至合適位置，防止進水，最后蓋上密封蓋。

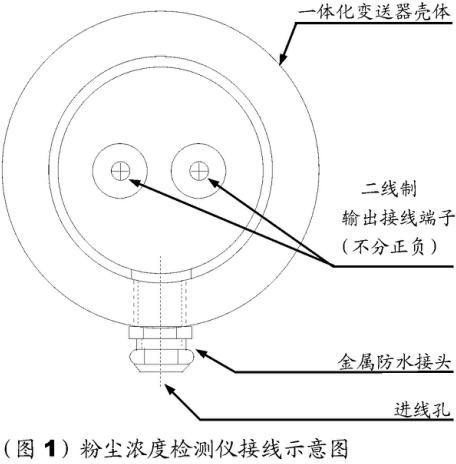

3、電氣接線圖

安裝：
1、傳感器最好裝在距閥門、彎頭 5 倍以上管徑處，在水平管道安裝時，不得裝在底部。對多個箱體并聯運行的煤氣除塵系統，應在被測除塵箱體的出口處進入凈煤氣總管前的管道上開孔（開孔尺寸為φ28mm）,將固定傳感器的底座接口端垂直焊接在直管段較長的水平管道頂部。
2、底座應是傳感器探棒的絕緣套底端與管道內壁持平或突出管道內壁。底座由儀表廠家配套供應。
3、傳感器與插座之間加紫銅墊，以絲扣連接并擰緊，防止管內有毒氣體泄漏。
4、傳感器接線盒為防雨式，信號電纜通過接線盒上的穿線孔，直接接到盒內的接線端子，然后壓緊密封膠圈，外引電纜應就近固定，以防風雨中來回擺動，造成傳輸導線的機械損傷。

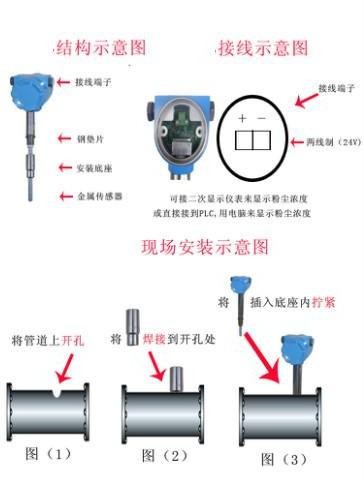

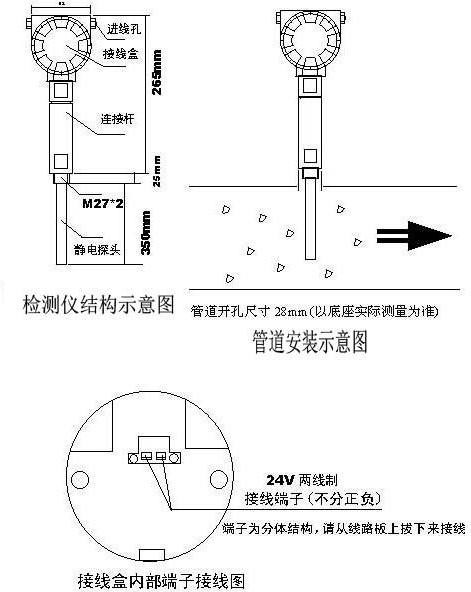

5、安裝示意圖

ERUN-PGFC51-E02高溫?zé)煹婪蹓m監測儀技術參數

傳感器部分
管道氣體壓力	-0.1Mpa～2 Mpa
管道氣體流速	3m/s～40 m/s
管道氣體溫度	-50℃～260℃（超260度可選用450℃）
管道外徑	0.3 米～4 米
傳感器結構	探桿式
粉塵粒徑	0.1uM～200 uM
變送器部分
操作環境電磁場	在 50 赫茲時最高值=60A/m
操作環境濕度	不結露 90％
操作環境溫度	-40℃～85℃（電子部件）
操作環境振動	最高連續震蕩量，任何方向、任何頻率：均方根值2g(20m/s2)
操作環境保護	保護等級：IP66/NEMA4 鋁合金殼體
變送器電源	24V(15V～32V 范圍內可用)
變送器輸出	4 ～ 20mA 隔離輸出
響應時間	1 秒
功耗	最大 3W
精度等級	滿量程的±3％
測量范圍	0-50/100/200/1000mg/m³或者定制更大
零點漂移	低于 1％
滿量程漂移	低于 1％
